Instalación Vela en el Kayak.

Bueno pues aprovechando que se acerca el invierno, y las salidas a pescar se reducen de forma drástica, pues vamos de nuevo a equipar a nuestro kayak de una ayuda para la navegación.

Después de buscar mucha información y opciones disponibles en la red de velas para kayak, pues al final he decidido hacer una pequeña mezcla de varias y realizar una vela desmontable que funcione con su botavara para aprovechar la dirección del viento, que no precisa de Orzas al ir en la proa del kayak, pudiendo manejarse con el timón (si disponemos de el ) y que pueda servir para sacarle algo más de velocidad al paleo de nuestra embarcación.

A continuación os detallo el material necesario.

Una visita al Leroy Merlín para comprar 3 tubos de aluminio.

Un tubo de 2 metros de 20 mm.

Un tubo de 1 metro de 14 ó 16  mm.

Un tubo de 1 metro de 10 mm.

También unas varillas de madera que encajen justas dentro de estos tubos para evitar que se puedan doblar con el viento.

La tela de la vela tiene que ser del mismo material que las cometas pero de algo más de resistencia se trata de Nylon Ripstop, de mínimo 70 gsm, que es el peso por metro. Esta tela de Nylon comprobaréis que tiene unos cuadros dentro de ella que le proporcionan mayor resistencia,  la tenéis disponible en ebay en varios colores y las medidas en que la podéis comprar es de 2 yardas de largo x 1,7 yardas de ancho (1,8 metros X 1,5 metros)

Un Tubo rectangular de Aluminio, en mi caso he utilizado un "Regle" de albañil de aluminio que es bastante grueso.



Una Chapa de Aluminio para hacer un circulo que será la base de nuestra vela y la sujección de la Botavara con el mástil.

Dos Abrazaderas de tubería de acero inox

Unos metros de Cabo de 3 mm. o 4 mm y un metro de cabo elástico.

Un par de Sujeta cabos, en mi caso utilicé los Clamcleat CL263

Una o dos poleas (al final yo solamente utilizo una para poder elevar la vela a su posición vertical



Unos "Ojos" para el kayak

Y tornillería inoxidable, 2 grilletes,  unas correas de Mochila  y mosquetones de aluminio.

La Base.

La base era todo un desafío ya que la fuerza del viento puede romper el plástico de nuestro kayak, y tampoco quería agujerearlo demasiado, así que partiendo de la basede la vela de nuestro compañero Raul Ortega de Perdido en almonte, y con la idea de hacer una base sin agujerear el kayak, busqué una base redonda de aluminio (Fuerte) y con el trozo de Aluminio Rectangular le hice el soporte cortando un lateral de este y haciendo un agujero por donde pasar el mástil que luego haría palanca manteniéndose vertical.

Le hice también unas ranuras para pasar las correas que luego lo sujetarán al kayak.

Le puse también unos Velcros 3M, debajo de manera que además de sujetarse al kayak no pudiese desplazarse lo más mínimo en la proa de este.

Además la manera de desmontarlo es tan fácil como desatornillar la palometa y quitar los cabos.

Las correas van sujetas con mosquetones a los ojos que hemos puesto en el kayak.

El Mástil

Bien pues para el mástil hemos empleado un tubo de aluminio de 20 mm. y 130 cm. de alto al que le hemos metido dentro una varilla de madera de casi el mismo diámetro, tiene que entrar muy ajustada a fin de que no se curve con un golpe.

Primero lo ideal es hacer una prueba en un trozo de tubo para así tomar las medidas de como tiene que ir centrado el agujero a fin de que al bascular la vela esta no tropiece en el fondo de la base ni en la parte posterior. Comprobaréis que el agujero no es exactamente en el centro.

Lo ideal es que no cortéis los dos metros de tubo hasta que no tengáis los agujeros correctamente probados

La Botavara

Aquí utilizaremos otro tubo de aluminio 14 mm. de diametro también relleno con su correspondiente varilla ajustada de madera.

Necesitaremos cortar un trozo rectangular de 15 cm de largo X 2 cm. de ancho para doblar alrededor del mástil y conectarlo con la botavara.

Tendremos que realizarle el correspondiente agujero para pasar un tornillo con sus correspondientes tuercas (Apriete y seguridad) en inoxidable y dejando que la botavara pueda girar libremente sobre el mástil al mismo tiempo que deje bascular la botavara de arriba abajo.

La Vela

El tamaño y forma de la vela.

Después de no convencerme la  vela que funciona solamente empopada y viendo diferentes diseños, opté por hacer el diseño "Flathearth  sail" Una vela a la ceñida que nos ayudará a sacar algún nudo extra a nuestro paleo.

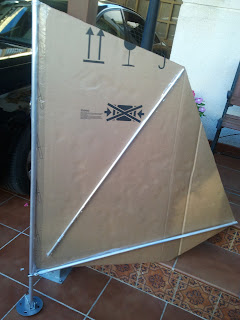

Lo primero es hacer las medidas en un cartón de un frigorífico o similar.

El tamaño para esta vela puede variar en función del tamaño de vuestro kayak ya que a un kayak de mayor longitud podremos instalar una vela mayor, de manera que estando ubicada en la proa de nuestro kayak podamos tener la vela plegada a mano. Esta medida está ajustada a un Tarpón 120 de 3,73 m. de largo. La superficie es de aprox. 07 m2.

Una vez tengamos la cartulina presentada en nuestro kayak pues ponemos el Nylon Ripstop en el suelo y echamos la cartulina encima.

Le dejamos aprox. 3 cm. más a fin de hacerle 2 o 3 dobladillos de 1 Cm. y así darle consistencia, solamente en la parte del Mástil debemos dejarle aprox. 20 Cm.más a fin de darle un par de vueltas alrededor del mástil, aunque yo luego además lo reforcé con una "funda".

Primero cogéis todos los dobladillos con alfileres.

Luego podéis utilizar algún retal que os haya sobrado del Nylon para hacer los bolsillos de la botavara y el del nervio Central de la vela o como yo podéis buscar una tela fuerte de Poliester  y cojerla con alfileres dejando el suficiente hueco para que pasen las varillas de aluminio.

Todas las telas (Menos el Nylon) Suele encoger cuando se mojan por lo que es imprescindible mojarla y secarla antes de coser a la vela, de lo contrario nos hará arrugas.

Hay que hacerle un Comido en la parte del mástil para poder sujetar los cabos que luego la tensarán.

Ale ahora a coser (Con hilo de poliester)  o a pedirle a la Jefa que os haga el favor, que en contrapartida os llevaréis a la suegra a comer fuera.

El Montaje.

Para el montaje,  necesitamos unos metros de Cabo,  unas abrazaderas de inox., Cabo elástico, una polea, unos mosquetones,  y una correa (de los perros que venden en los chinos).

Dos cabos a cada lado con su correspondiente nudo tensor a cada grillete

En la mitad de la vela tenemos que poner un cabo elástico sujeto al cabo trenzado que pasará por la polea a fin de poder tirar de este y que la vea se despliegue suavemente.

En la imagen también puede comprobarse el tornillo con arandela de goma que sujeta la tela de la botavara a fin de que no se salga.



En la parte inferior del mástil, justo bajo la botavara, insertamos otra abrazadera de inox y le instalamos una correa o cabo hasta la parte más cercana a la bañera, de manera que al estar desplegada la vela, este cabo no deje que se incline hacia delante

Le ponemos un trocito de cabo elástico para evitar golpes de viento al mosquetón que sujeta la Botavara, y luego le anudamos el Cabo de Trenzado de 3 ó 4 mm.

Este cabo lo podemos pasar por dentro del "ojo" del kayak o instalarle una pequeña polea.

Le instalaremos dos Clamcleat, uno para desplegar la vela y mantenerla vertical y el otro para ajustar la botavara a la inclinación que deseemos.

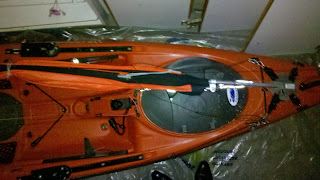

Y ya solo nos queda sujetarla a la bañera para cuando no queramos utilizarla.

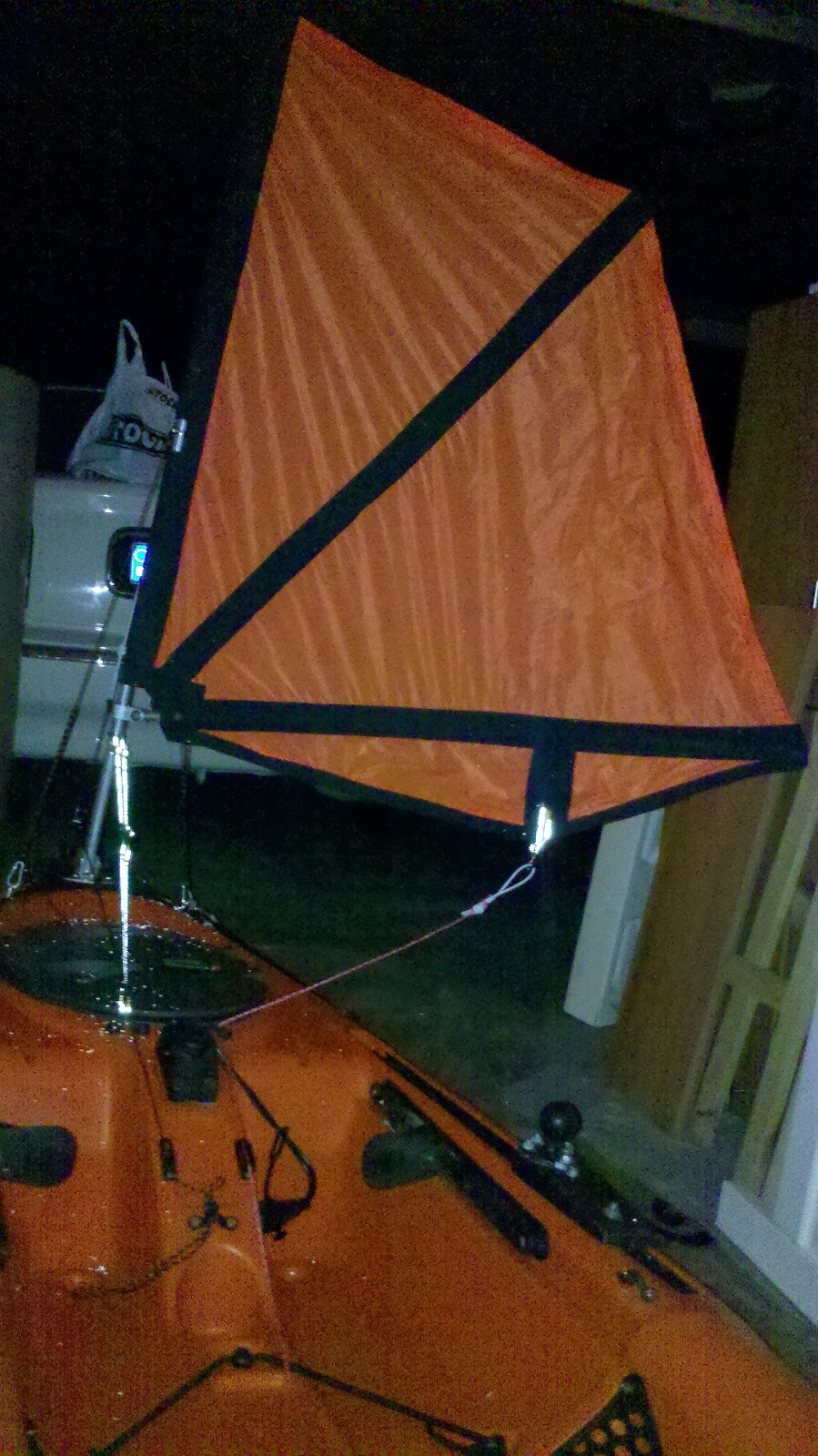

Voila

Con un tirón del cabo correspondiente levantamos la vela y liberándola de su Cleat, baja sola.

Ahora la prueba en el agua.

La verdad es que el día que pude estrenarla solamente hacían 2 nudos de viento, aún así comprobé la diferencia en las derivas con el resto de los compañeros.

Y además algo importante, el precio aprox. de unos 70 €.

Espero que os haya gustado. Nos vemos en la Mar
