Cámara Pasa-cascos para Kayak

Cámara Pasa Cascos para Kayak

El resultado de este brico ha sido a partir de hacer pasadas con el kayak por una zona determinada, viendo la sonda llena de manchas pero no querer entrar al engaño,  al no  saber que clase de “pez”  se trataba, se me ocurrió la idea de utilizar el siempre socorrido Tubo de PVC con un cristal, pero el efecto túnel y el trasto en el kayak no me terminaba de convencer, así que dándole vueltas al perolo, se me ocurrió esta idea, que creo que va a dar que hablar.

Se trata de una cámara de visión trasera de vehículo que además tiene la característica de ser IP 67 sumergible a 1m. 30 minutos, ya que tiene que aguantar la presión de lavado de los coches.

Dentro del amplio abanico que disponía en internet, busqué una que se acoplara lo mejor posible al desagüe del kayak además de que tuviese infrarrojos a fin de poder visualizar el fondo con poca luz.

¡Encontrada! Precio aprox. 12 €

Bien vamos a ver si encontramos un monitor lo suficientemente grande como para ver las imágenes y que no nos moleste demasiado en el kayak, las medidas idóneas 4,3” (como el de la PSP).

                                                                           ¡Encontrada! Precio aprox. 17 €

Bueno a trabajar se ha dicho, la primera impresión al conectarla a la batería de 12 V. fue alucinante, la calidad de video buenísima y al apagar las luces, se visualiza perfectamente en la noche (en blanco y negro) como si tuviese un foco que ilumina el frente aunque aparentemente los leds  no iluminan nada ya que son infrarrojos.  Una cosa que me encantó es que la pantalla es mate y no emite reflejos, aunque quizás el ángulo sea demasiado amplio de 120º a 170º

Así que de no servir para el kayak siempre se tiene la posibilidad de instalarla en el coche.

La pantalla además de la conexión de la batería tiene entrada para dos canales de video existiendo la posibilidad de instalar dos cámaras y a través de un pulsador en la parte trasera conmutar la cámara que deseamos visualizar, además tiene unas medidas en forma de trapecio para comprobar las distancias

El siguiente paso es poder proteger la pantalla contra salpicaduras, se me ocurrió cortar la tapa de un CD (estoy pendiente de ponerle una lámina mate para quitar los reflejos), sellando  la parte trasera con precinto transparente, que además permite poder pulsar estos botones de selección y estando bien pegado no deja entrar el agua, o por lo menos las salpicaduras.

Y ahora  darle vueltas a ver donde la coloco en el kayak…

Lo primero era hacerle una base donde poder llevar la cámara y caja de empalmes, visita al chino para comprar una tablita de queso, recortarla, darle forma y posteriormente pintarla de color negro.

Luego visita al Ferretero, que cada vez que me ve aparecer se echa las manos a la cabeza y me pregunta que estoy inventando y que le pido cosas muy raras, esta vez le pido una caja estanca y un interruptor estanco para esta, el me entrega un interruptor grande que incluye la caja donde podré albergar las conexiones sin problema de humedad (por cierto tuve que  cambiar alguna conexión para hacer los cables más cortos).

Y por fin terminado el proyecto y al falta de instalarlo en el kayak y darle algunos retoques.

Bueno ahora al Kayak….

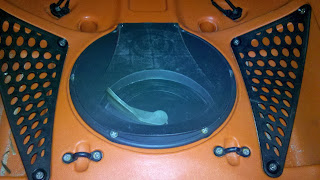

Primero la ubicación, “Bing” una idea, un sitio que no estorba y se tiene bajo demanda además de estar bien protegido, es la tapa del tambucho delantero.

Vamos allá

.

En principio quería instalarla con un sistema de quita y pon, así que compré unos velcros de ZEISS que las dos partes son de plástico y se unen muy fuerte, no así el pegamento que no se fijaba en la tapa del tambucho, así que opté por hacerle un par de agujeritos a los nervios del tambucho por abajo y sujetar la base de la pantalla con una brida, que se queda muy bien sujeta.

Por otro lado para poder sujetar bien la cámara y darle profundidad en el desagüe le pegué con rexina epoxi un tubo de PVC  que luego forré con un trocito de espuma de esos que se utilizan para forrar los tubos del aire acondicionado de manera que encaja perfectamente y le puedo dar la profundidad que quiera dentro del desagüe.

El sistema puede ser montado de manera que solamente abramos un poquito el tambucho para ver el monitor o de forma inversa de manera que tengamos que abrirlo todo y dejarlo abatido montando la cámara al revés de la fotografía.

Aquí podéis ver el detalle de la cámara dentro del desagüe.

Una cosa que tengo pendiente es ponerle la segunda cámara de este estilo dentro de un tubito de PVC con su plomito y filtro Rojo a ver que tal se ve en el fondo.

He unido las dos conexiones de corriente (de la cámara y del monitor) para así dejar una sola toma, así que le paso un cable hasta la proa donde tengo la caja de la batería de la sonda y la conecto a esta.

Y por fin la prueba de fuego. Vamos al Agua …

Bueno pues por desgracia dos problemas, uno era que el agua estaba bastante movida y la visibilidad no era grande, que junto con el reflejo del plástico hacía que costase trabajo fijarse en las imágenes del monitor, así que la imagen de arriba es con la cámara fuera del agua y las de abajo entre 2 ó 3 metros de profundidad, queda pendiente ponerle un film mate al plástico del frontal para matarle los reflejos, y que el agua esté más limpia para poder obtener imágenes con claridad.

Os pongo un video que he realizado, os ruego que perdonéis la calidad de imagen de grabación con la GoPro, pero estos reflejos no me dejaron hacer una captura mejor, aunque por lo menos sirve para que os hagáis una idea.

Ya se ha instalado aunque no se ha realizado ninguna grabación el film antireflelos  y se ha ajustado mediante la botonera trasera, mayor brillo, contraste y color de manera que la calidad de imagen se ha mejorado considerablemente

El coste total del sistema es algo más de 30 €, , espero que os haya gustado el Brico, y quien sabe si no será un nuevo elemento a integrar en el futuro…
